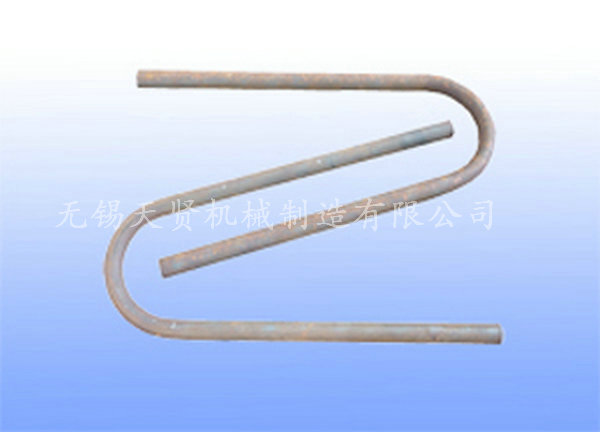

U型管類的集熱器是由u型盤管走水管路、真空管還有集熱器框架等構成。包括真空類的集熱管以及U型金屬管和金屬片，所述u型盤管插裝在真空集熱管中，u型盤管的上邊伸出管口，金屬片安裝在真空集熱管里面并且穩(wěn)固在U型金屬管的一根豎管上。由于金屬片裝在u型盤管一邊的豎管上，即可讓這邊豎管里面的水溫比另一側豎管內的水溫高而自動形成比較強的水流動力，具備冷熱水循環(huán)成效好、熱傳導效率高、不炸管和不漏水等優(yōu)點，與此同時還因為U型金屬管架構簡單，費用比熱管低很多，是一種價廉物美的產品，既適合和水箱在一起構成整體樣式太陽能熱水器運用，又適合和水箱分離而構成分體樣式太陽能熱水器運用。
